Проект выходного дня - изготовление самой интимной части автомобиля - Ручки переключения передач.

День первый:

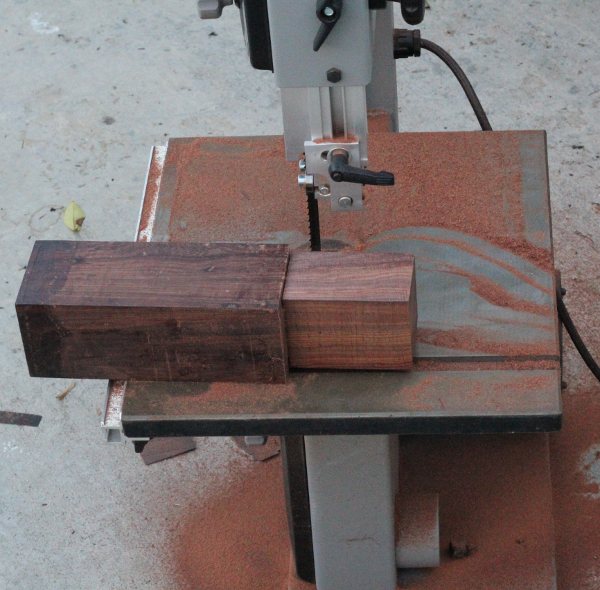

1. Отрезал кусок от бревна кокоболы - твёрдейшее дерево, плохо режется, но отлично полируется до блеска. Любимое дерево для маленьких штучек.
http://www.farit.ru/stuff/furniture/knob/knob1.jpg

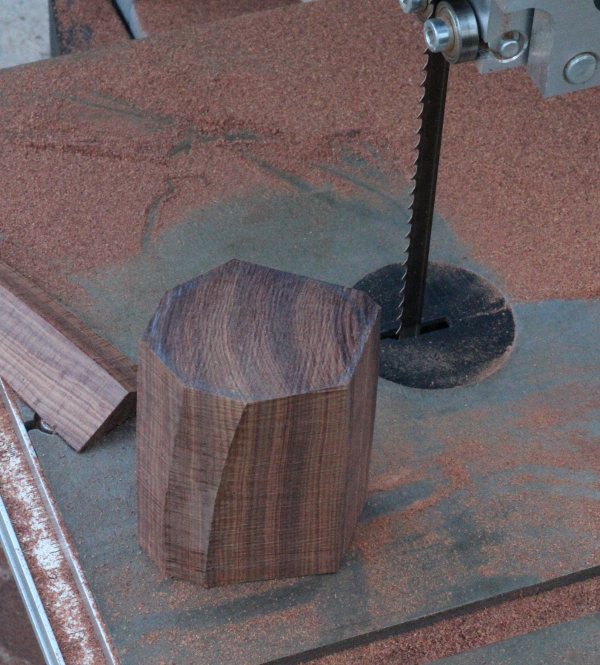

2. Черновая обрезка по кругу, чтобы потом меньше нужно было возиться ручными инструментами. Заготовка идёт по диагонали, чтобы кольца были симметричными.

http://www.farit.ru/stuff/furniture/knob/knob2.jpg

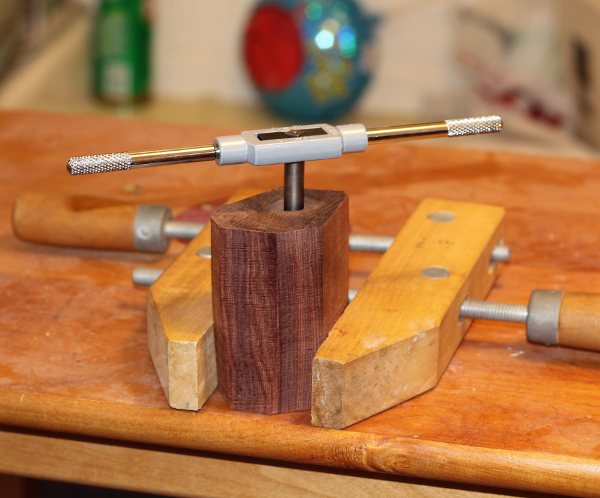

3. Сверлю дырку под крепление и наворачиваю резьбу.

http://www.farit.ru/stuff/furniture/knob/knob3.jpg

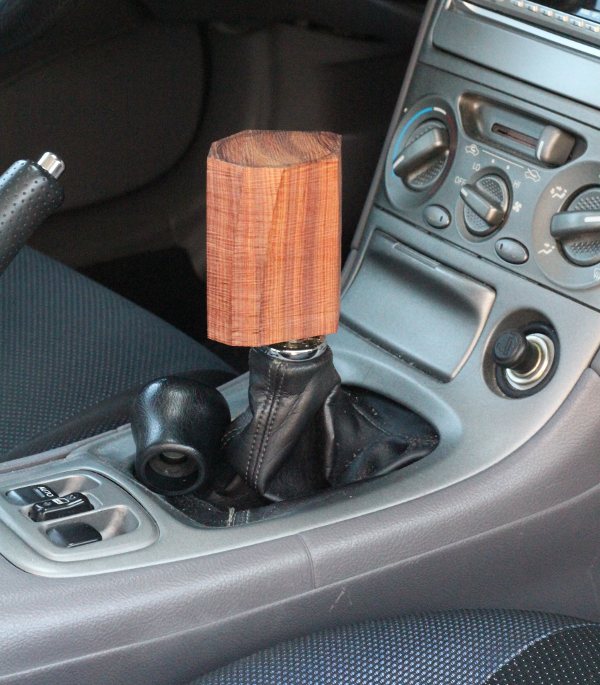

4. Контрольная примерка заготовки в машине. Кажись, усё нормально.

http://www.farit.ru/stuff/furniture/knob/knob4.jpg

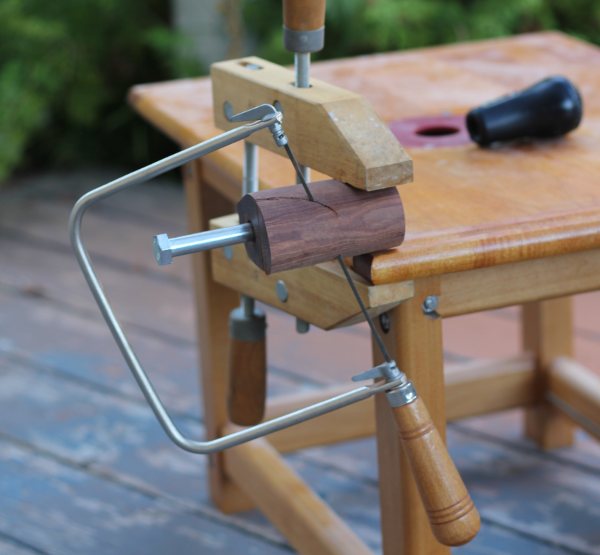

5. Вырезание округлостей лобзиком.

http://www.farit.ru/stuff/furniture/knob/knob5.jpg

интересное занятие)а где продолжение?И какая у вас машина, Фарит?предполажу что это японский автопром)

Продолжать работу буду на следующей неделе.

http://www.farit.ru/stuff/furniture/knob/knob4.jpg

клева - можно так и оставть :D

оставь так - сойдет

а продолжение-то будет?

успехов в работе, начало хорошее

"Любимое дерево для маленьких штучек."

Получается ты этим плотно занимаешься... а фото других маленьких штучек выложи, плиз...

:D:D:D

отломится в нужный момент

а тачка что-то из сузуки? надеюсь это не основная машина=)

Это тойота селика.

Мне нравится.
Клёво.

6. Ручная работа, придание профиля напильником.

http://www.farit.ru/stuff/furniture/knob/knob6.jpg

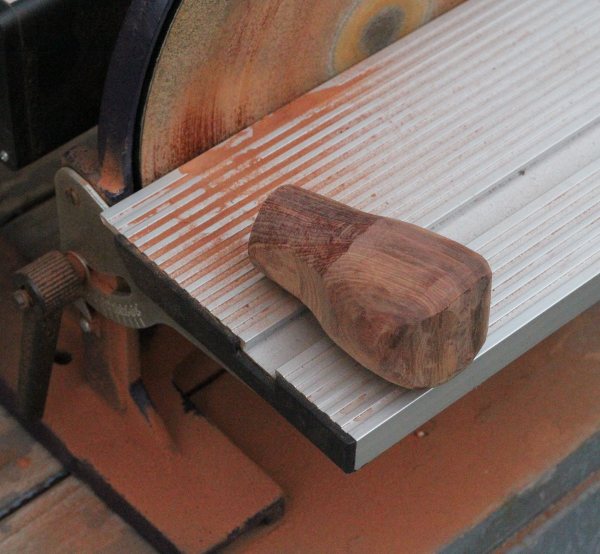

7. Но шлифмашинка тоже пошла в дело.

http://www.farit.ru/stuff/furniture/knob/knob7.jpg

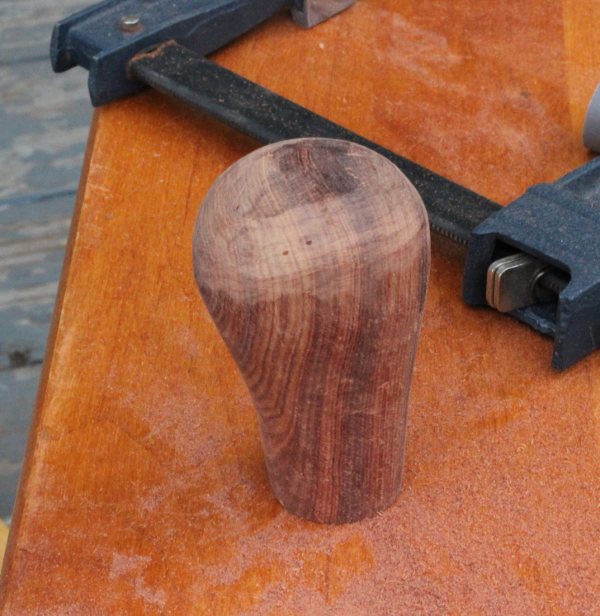

8. Вот до чего дошлифовался. Контрольная поездка, показалось толстовато в руке лежит, дальше снимать стружку.

http://www.farit.ru/stuff/furniture/knob/knob8.jpg

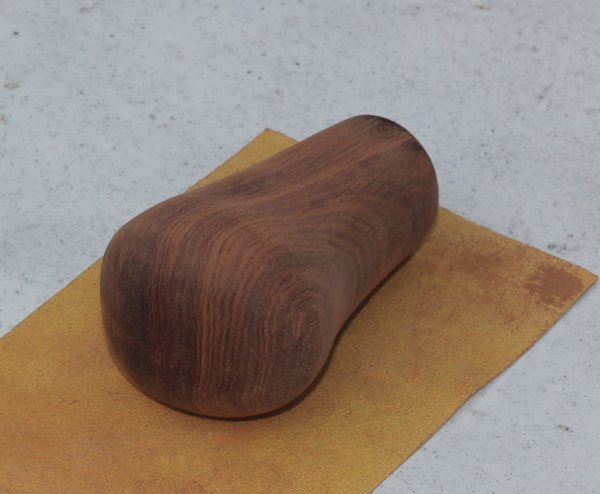

9. Теперь крупная шкурка на 120.

http://www.farit.ru/stuff/furniture/knob/knob9.jpg

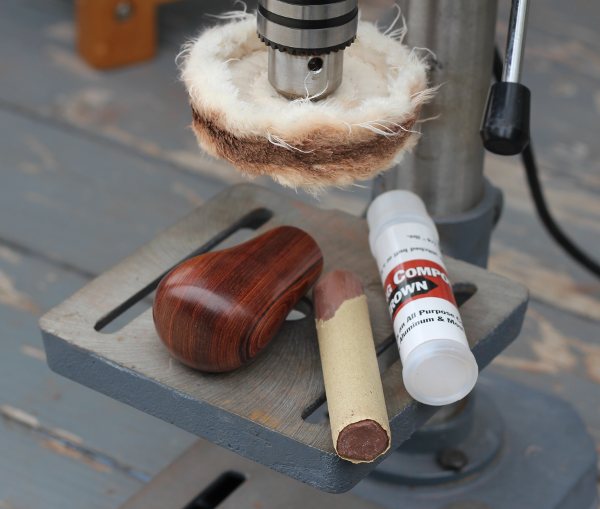

10. Полировка пастой. Основное достоинство кокоболо - не нужно никаких лаков, за счёт собственных масел оно приобретает полузеркальный вид.

http://www.farit.ru/stuff/furniture/knob/knob10.jpg

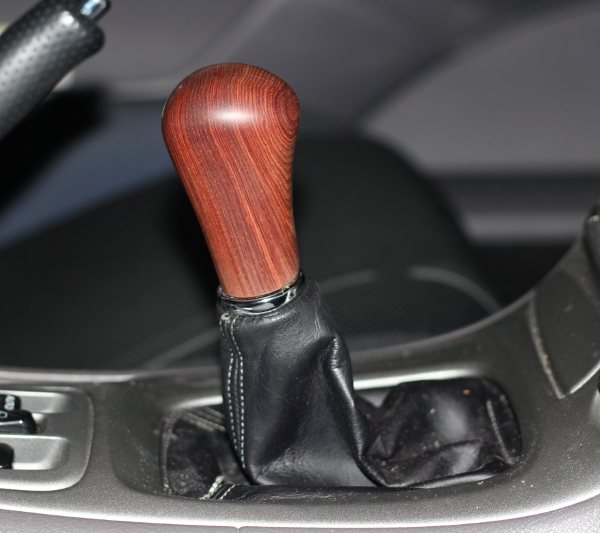

11. Неплохо получилось. Теперь придётся от солнца защищать, чтобы не треснула.

http://www.farit.ru/stuff/furniture/knob/knob11.jpg

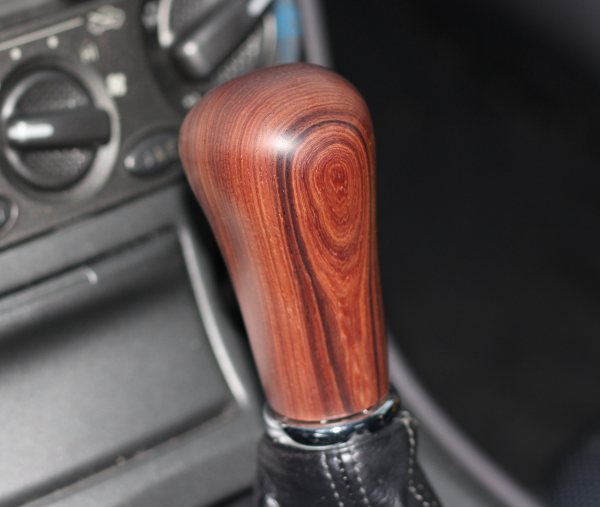

12. Колечечки неплохо смотрятся, резьба ни к чему я думаю. Через несколько месяцев станет намного темнее и благородней.

http://www.farit.ru/stuff/furniture/knob/knob12.jpg

Смотрится офигенно!
Фарит, пришли мне такую в Россию :)

http://www.farit.ru/stuff/furniture/knob/knob12.jpg
красота :)

шикарно слушай

почем?

Это оxyeнно

А эта кокобола есть в россии?
Че за паста, которой полировал?

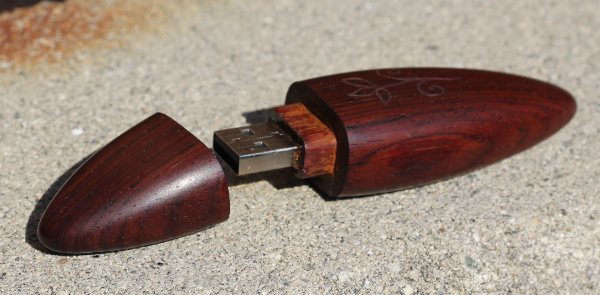

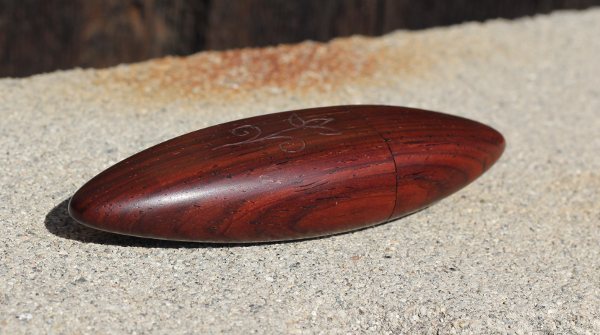

Важный компьютерный аксессуар.

http://www.farit.ru//stuff/furniture/flash/flash1.jpg

http://www.farit.ru//stuff/furniture/flash/flash2.jpg

Можно использовать любое красивое дерево, но лучше однородное.
Лучше лиственное (всякая сосна фигня) и потвёрже.
Оптимально грецкий орех, бук и т.д.

На Хабре была эра флешкополен, и до фарита докатилась))) А так прикольно, с удовольствием бы поковырялся на досуге.

это шедевры ручной работы. :)

красота..супер!

Еще бы вы написали что не супер, все бы бан сразу получили. :D

P/s. Клево кстати получилось, мне очень нравится! :o

Ха прикольно, зацепило первая фотка - на днях какраз ленточную пилу покупаю...

Вопрос - а чем плоха была родная ручка?

Мнение - мне кажется в этом интерьере эта ручка смотрится "не в своей тарелке". Надо было чтото серое брать, или черное типа эбенового дерева и т.п. А эта рыжая в сером салоне не то. Ну дело хозяйское.

Когда будем руль деревянный точить????

П.С. Спросившим - нет в уфе ненайдете ценные породы дерева, можно искать в типа http://www.wood-s.com/prod/208/catalog.html - я там шпон заказывал. Но мало там не купишь. А если купишь то транспортники раззорят (не на доставке в Уфу, а на трафике по мск)

Вот это да! Вы просто МАСТЕР!

Фарит, привет. Вот хвалюсь, седня обзавелся девайсом....

http://www.louistools.de/catalog/ima...0090025100.jpg

Сбылась вобщем мечта идиота у меня)))))))

Мои поздравления!
Выглядит почти как моя пила. Но шумная, зараза.

Ручка передач и такая пока пойдёт. Может потом из грецкого ореха вырежу с украшениями.

А для деревянного руля придётся новую машину покупать.

и теперь вы, мальчики, сами сможете сделать себе гробики
с резным орнаментом в фирменном стиле

Спасибо)))

Странно, я сеня испытал - у меня тихая! Мотор бесколлекторный, работает тише чем фен для волос у жены. Мелкозубая пила без визга пилит... Вобщем можно на кухне полжня пилить - соседи и не заметят!

Так-то круто.

но с концепцией салона изначально не вяжется

http://www.farit.ru/stuff/furniture/knob/knob10.jpg

Фарит а чо за пасты ты пользовал для полировки? Тут я чтото ниче ненайду. Подскажи что там а я поищу аналоги.

Пастой можно отполировать только некоторые очень твёрдые виды дерева. Эбеновое дерево, кокоболо, больше не знаю. Паста любая подходит типа ГОИ.

Остальные надо лаком покрывать или пропитывать маслом.

Ага, я так и подумал. Гои она мелковата, попробую пату для притирки клапанов.

Мой суперавтомобиль. Мечта детства. Показал одному мальчишке ещё недоделанную, сразу же утащил катать. Только пока он по важным делам бегал в туалет, машинка испарилась.

не выписываешь? :)

http://www.scrollsawer.com/


http://www.foxchapelpublishing.com/i...6523-431-4.png

http://books.google.com/books?id=EP-...253Afalse%257D

Нет, выпиливанием пока не занимаюсь. Хрупкие больно штучки получаются.

Сам набалдашник класен, но пошловато смотрится кольцо с черным дермантином и белыми нитками. Этот защитный фартучек тоже бы не плохо переделать в тон, цвет и стиль...

Фарит привет. Я вот развлекаюсь с пилой своей, роспуск на рейки и пластины пока восновном - на нужды авиастроения таксказать))))))))

http://vorona.org/cover/42849201256660b.jpg


У меня вопрос по твоей пиле - что за модель? Там на фото в первом посте вижу направляющие для самой пилки подшипниковые. Наскоко я знаю татные так не ставят - это отдельный апгрейд пилыл или такая комплектация была изначально??? Можно несколько фото этого узла с подшипниками сделать крупным планом??? И снизу пилка тоже так зажимается подшипниками?

Вобщем очень любопытно. Думаю себе сделать тоже такие направляшки.

Подшипники - это штатные направляющие для моей пилы.
Но направляющие не играют большой роли. У дорогих пил часто брусочки железа или керамики.

Главное - настройка. Нужно, чтобы полотно было хорошо натянуто, но и не съезжало с колёс и шло посередине колёс. Между полотном и направляющими зазор должен быть минимальный с боков и сзади, чтобы бумажная купюра еле пролезала. Обычно сначала настраивают нижние направляющие. Т.е. при распиловки, полотно должно как меньше изгибаться в стороны и назад.

Для ровной распилки нужно как можно более широкое полотно, какое пила позволяет. Зато чем уже, тем проще узорные вещи выпиливать.
Поэтому для такой распиловки как у тебя люди покупают большие пилы 14" для установки полотен в пару сантиметров, но такие пилы тяжеленные - ибо меньше вибрации.

В Интернете должны быть описания с картинками по настройке.

Да у метабы диски метал в качестве ограничителей типа монеток из какойто углеродистой стали. Пилка стоит на фото 12 мм, поидее и так не гуляет, пилит ровненько очень. Смущаеют меня эти направляшки не подшипниковые. Я зазор по инструкции делаю 0.5 мм, если меньше то может чуть задевать, трение нехорошо мне кажется... Думаю эти жерезяки чуть литолом надо смазать и действительно зазор поменьше.

Самое смущающее во всем этом деле то что не тинструкций как сильно допускается натянуть пилу, а перетягивать чтоб порвало както жалко, всетки пилка 20 евро стоит блин + доставка из Мск.

Хотя может я заморачиваюсь поидее все у меня работает. На распил мелкозубую 12 мм, на грубый распил 10 мм крупнозубую, на кривой рез крупнозубую 6 мм... Гдето видел толи 4 толи 5 мм мелкозубые пилки, вот их бы на распил, но они девалтовские, там длина кольца на 30 см больше, надо резать и переваривать. Попробую после нового года. Так в уфе в 3-х конторах варить можно...

Фарит, а как марка и номер модели у тебя, хочу посмотреть в сети фотки. И если несложно - как будешь пилить ченить - сними крупно этот узел с подшипниками.

Пила вот такая Sears 21400. Там есть фото.
http://www.sears.com/shc/s/p_10153_1...1&blockType=G1
Но я её на распродаже купил дешевле.

По идее полотно будет задевать при распиловке из-за того, что будет немного гнуться, поэтому направляющие и нужны.

Фарит, есть что новое показать?

Еще просьба, не мог бы ты мне сфотографировать крупным планом с нескольких точек узел крепления направляющих подшипников пилы. Подш. я купил, вроде конструкцию придумал, да чтото заморочно получается. Думаю там все проще - посмотреть бы в подробностях! Да и какой там диаметр подшибников стоит?

Нет, пока свежих идей нет. Приходится работать.

Там специальная штука из алюминия, на которую подшипники посажены. В этой штуке пазы, в которых можно подшипники двигать ближе-дальше от пилы.

Подшипники хуже тем, что их немного бьёт. Бруски как поставил, так расстояние стабильное. Сотрутся, новые вставишь.

А я вот рейсмус прикупил. попили кругляк - набрали с улицы - рябина и вишня, еще яблоня есть. На др. фото рейсмусовал переклей бальзового бруса.

http://forum.rcdesign.ru/attachment....9&d=1311801305

http://forum.rcdesign.ru/attachment....8&d=1311801293

Ну мастерскую арендовал в черниковке, а то столько всего уже... Ну и заказы постоянные. Восновном бальза да абачи для авиамоделистов.

не видно твоих рисункв

Новое изделие "Полочка Сердце".
Выпиливание.

А я лобзиком детали самолетов своих http://www.handi.vorona.org/balsa/sf1/

Вообще я выпиливал немного фигурное всякое, серп-и-молот в доске 5 см толщиной както. Но тут у меня тепрпение и кончилось)))))

Щас по таим изделиям фрезеры ЧПУ везде, руками похоже мало работают. Я вот мечтаю купить фрезер, чтоб формат хотябы 300х600 рабочего поля был... но блин денег много надо... Пока никак. Ты не присматривался там к таким машинкам? Почем они там...

Стати по торцу полку чем зашлифовывал? И дерево какое это...

Еще вопрос, у меня племяш шкатулки хочет делать, из это рябины и т.п. Пока неочень выходит. Непойму какую конструкцию ему предложить чтоб делать несложно и смотрелось чтоб хорошо.

Фрезеры с ЧПУ? Это для крутых!
Ручной - да, очень полезная вещь. Как раз с помощью фрезы с подшипником легко делать аккуратные кромки - параллельные на 90 градусов, используя прямой шаблон. Но я его вставляю в маленький столик - тогда удобнее.

Примерно так:
http://www.toolstoday.com/images/pro...um/5046_4_.jpg

Шкатулки требуют высокой точности и аккуратности. Особенно соединения по краям.
Как раз с помощью фрезера и спецнасадки можно аккуратно сделать.
http://www.mlcswoodworking.com/order...s3/dovthru.jpghttp://www.mlcswoodworking.com/order...tquart_cut.jpghttp://www.mlcswoodworking.com/order...ntquart_79.jpg

Для полки использовал орех. И в основном всё вручную лобзиком, напильником, шкуркой.

Да фрезер есть, лежит в мастерской, все никак не сделаю столик для него. Насчет пазов понятно, есть такие фрезы тут (подобные). Я тут над поставленным вопросом думал и надумал коекакую конструкцию попроще, сделаем покажу. Думаю ненадо идти традиционнным путем а чтото придумать более-менее новое.

Ну, самое простое - срезать концы у стенок под 45 градусов и склеить. Можно для крепкости ещё пару пазов горизонтально прорезать и вставить деревяшки другого цвета. 45 градусов ровные удобно как раз сделать фрезой на 45 градусов.

Или железом укрепить.

http://www.woodenfurniture.net/new%2...n%20box/60.jpg
Ласточкин хвост можно и вручную делать, но тоже нужна аккуратность.

http://www.trenchart.org/WoodenBox.jpg

Руки у вас растут откуда нужно. Мечтал вырезать корпус для мобилки чисто для стационарного юзания, но видать руки не дойдут

повыжигать захотелось :)

а все начиналось с ручки кпп:D

где такой замочек найти я нарды сделал?

Хрен знает где, в интернете видел, но это заказывать надо. В уфе незнаю... Можно порыскать по знакомым - попробуй - раньше такие замочки в сов времена были на кародках, а в коробках типа мельхиоровые или нерж. ложки-вилки - такие наборы людям дарили в совковые времена на юбилеи, свадьбы и т.п. и у всех они лежали в такой таре...

В интернете вот например http://www.paradox.spb.ru/furniture/locks.jaw

По поиску искать http://yandex.ru/yandsearch?text=%D1...E%D0%BA&lr=172

Стильно! И приятно будет держаться за ручку)

ну и настругал мужик из дерева, такое и во сне не приснится, с фантазией дружит)

Пропеллеры для этого http://aerobalsa.ru/myhangar/sf-iii-1/

мотор http://www.youtube.com/watch?feature...&v=ZEh7N8PdbRI

пропеллеры сделал из клена. Та еще ручная работка)))

http://rcconstructor.ru/download/fil...1cd2&mode=view
http://rcconstructor.ru/download/fil...1cd2&mode=view

http://rcconstructor.ru/download/fil...1cd2&mode=view

http://rcconstructor.ru/download/fil...1cd2&mode=view
http://rcconstructor.ru/download/fil...1cd2&mode=view

http://rcconstructor.ru/download/fil...1cd2&mode=view

Размер 25 дюймов... )

Самолет тоже поделка из дерева:

http://aerobalsa.ru/netcat_files/175/207/zz1.jpg

http://aerobalsa.ru/netcat_files/175/207/R03.jpg

Размах 2300 мм, вес 11 кг. Облетывал на 62 куба - не потянул, поменял на 100 кубов - полетел как из пушки))))))))
